Etios 1.5T - Projeto em andamento

Ir em baixo

Etios 1.5T - Projeto em andamento Empty Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Qua 06 Fev 2019, 13:20

Fala galera, tenho um Etios 2018/2019 1.5 manual. (Veja o topico)

Estou iniciando o projeto de turbinar. Ja escutei e li muita oisa do tipo (vende e pega o $$$ e compra um carro mais forte). Mas prefiro ter um carro mais novo e gosto do desafio.
Já tive muitos outros carros turbo e muito melhores (quando solteiro e sem filho) e agora, no momento, é o projeto que vou tocar.

Estou montando o kit para estacionar o carro e montar.

Já tenho em mãos:
- Turbina
- Relógio de pressão
- Manta de escape
- Flange escape
- Abraçadeiras para pressurização
- Abraçadeiras para manta do escape
- Mangotes em silicone
- Alongador de sonda
- Bico suplementar monoponto
- Válvula GFB Alivio
- Suporte de bico
- Bomba dinâmica

Está vindo:
- FT250 (gerenciar bico e datalog)
- Wideband nano fueltech
- Dosador de combustivel
- Aeroquips de oleo
- Aeroquips de combustivel (para o retorno do dosador para o tanque)

Acerto:
- Perfotech (Cuiabá - MT)
- Ricarfo ACF (São Paulo - SP)

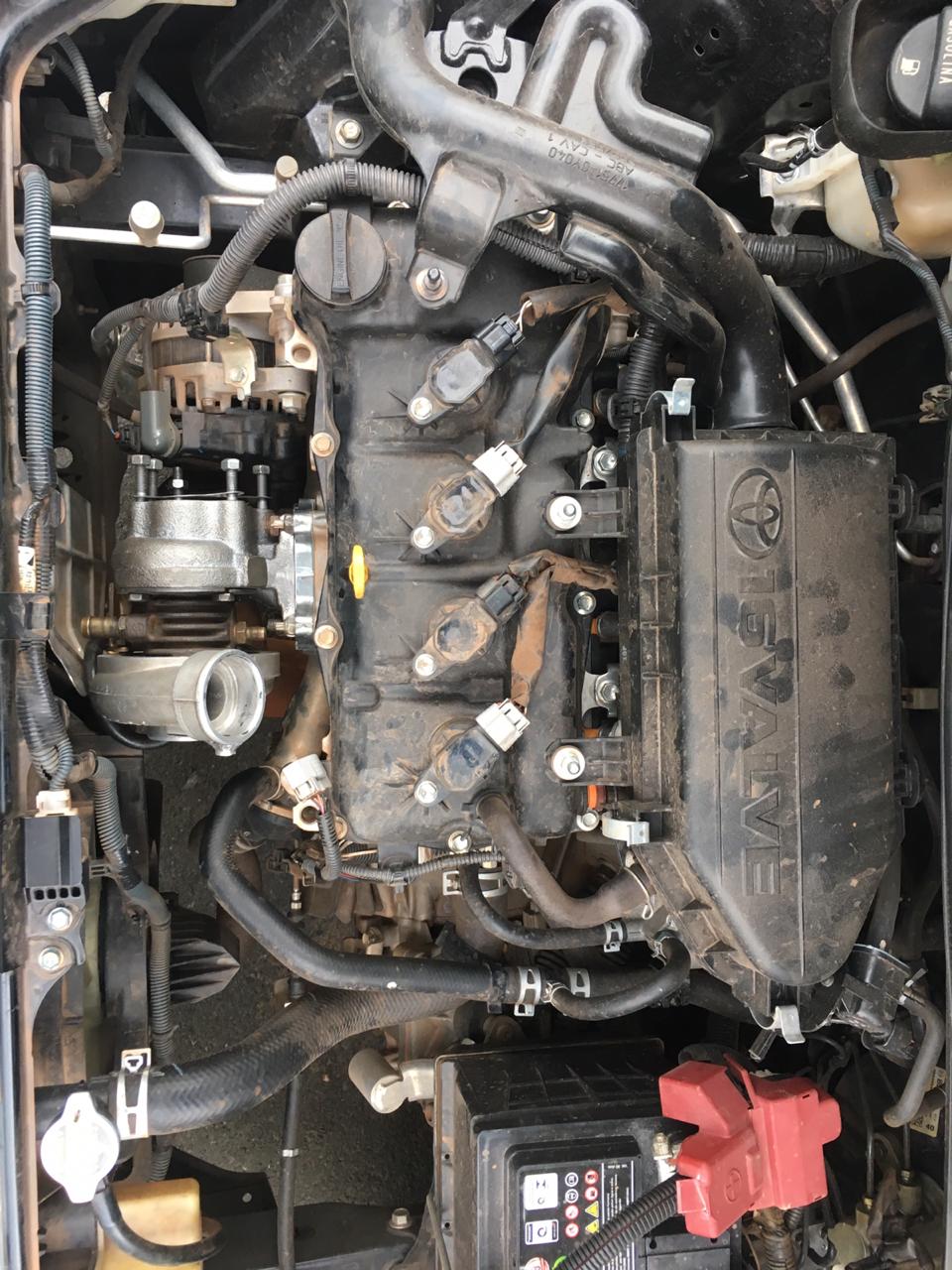

Segue algumas fotos. Fizemos a flange em um outro Etios, que já estava parado e foi mais facil pra elaborar com tempo. A turbina ficará em outra posição.

Etios 1.5T - Projeto em andamento 0662c710
Etios 1.5T - Projeto em andamento A5e0b110
Etios 1.5T - Projeto em andamento B3286710

Foto do meu carro atualmente:
Etios 1.5T - Projeto em andamento Img-2013

Etios 1.5T - Projeto em andamento Img-2012

Mas é isso aí. Vou utilizar esse tópico pra ir trocando ideia com a galera e aperfeiçoando o projeto. Pelos meus cálculos, até março estará ok.
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Diogo em Qui 07 Fev 2019, 19:34

Curti a ideia, mas pelas suas fotos, "algo de errado não está certo", você colocou as fotos da turbina montada em outro Etios, mas um Etios com motor japonês, completamente diferente do seu, que é motor nacional.

Curti o visual dele com essas rodas, e olha que eu não sou muito chegado em rodas aftermarket e modificações visuais.
Diogo
Diogo

Moderador
Moderador

Mensagens : 1538
Data de inscrição : 30/05/2014
Localização : Lajeado - RS

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Sex 08 Fev 2019, 17:31

A foto é de um etios 1.3 que usamos para fazer o coletor de escape, que é o mesmo do meu carro.

Só utilizamos por questão de poder parar o carro.
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Diogo em Sex 08 Fev 2019, 17:34

Sim, mas o coletor do Etios que você usou é completamente diferente do seu, não por ser 1.3 ou 1.5, isso não muda, mas por ser um com motor japonês e outro com motor nacional, o japonês tinha o coletor integrado ao cabeçote, o seu com motor nacional não.
Diogo
Diogo

Moderador
Moderador

Mensagens : 1538
Data de inscrição : 30/05/2014
Localização : Lajeado - RS

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Sex 08 Fev 2019, 17:40

Sim, sei disso... Só usei como referência pois estavamos testando se caberia o turbo. O coletor está sendo feito com o turbo para o outro lado.
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por EtioSul em Ter 12 Fev 2019, 20:20

Bomba_caju, comprou qual turbina?
O etios tem taxa de compressão 13:1, bem alta pra carro turbo, vc vai manter ela?
Provavelmente vai andar só no etanol ?
EtioSul
EtioSul

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 13/11/2018
Localização : Santa Catarina

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Qui 14 Fev 2019, 00:19

Vou usar a SPA 200 T2.

Vamos usar um unichip pra controlar o MAF e MAP.

Pedi na internet um coletor usado, pra cortar o catalisador e usar a base pra fazer o coletor da turbina.

Pedi tbm uma caixa do filtro de ar, pra ter o MAF Housing original, pra náo ter que refazer maf scaling oem....

Enfim, aos poucos tudo se organizando.

Vou depois publicar mais umas fotos das peças.

Semana que vem encosto o carro pra começar a fazer o Intel (intake) e pressurização.
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Tux em Qui 14 Fev 2019, 15:04

Se tudo der certo, um dia turbino o meu... Ainda tenho outros planos bem maiores, mas a ideia é, quando puder, comprar um outro carro para ser o de uso principal, e fazer eu mesmo meu etios turbo utilizando speeduino para o acerto da injeção. Vou manter miolo original (taxa alta), e rodar com no máximo 0.5 de pressão, usando apenas álcool. Mas pode contar no mínimo 5 anos pra eu começar esse projeto... hahahaha
Tux
Tux

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 25/06/2016
Localização : Colider - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Mirdep em Sex 15 Fev 2019, 09:42

Bacana seu projeto, estou acompanhando! Vc disse que tomou base de um que já estava com turbina, vc poderia passar mais detalhes desse? Estou querendo fazer a 2 anos no meu 1.3x, mas fiquei com receio de dar errado por ser meu carro principal, vou aguardar novas noticias do seu. Se puder falar sobre preços tbm seria legal haha
Mirdep
Mirdep

Membro Novato
Membro Novato

Mensagens : 2
Data de inscrição : 12/02/2017
Localização : Belo Horizonte - MG

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por rodrigowlx em Sex 15 Fev 2019, 18:18

Estranho pq esse motor é o japonês  e o ano modelo e do  brasileiro.
rodrigowlx
rodrigowlx

Mensagens : 1
Data de inscrição : 24/10/2017
Localização : Bela Vista do Toldo - SC

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Edu Moraes em Sab 16 Fev 2019, 11:24

por Diogo em Sex 08 Fev 2019, 17:34
Sim, mas o coletor do Etios que você usou é completamente diferente do seu, não por ser 1.3 ou 1.5, isso não muda, mas por ser um com motor japonês e outro com motor nacional, o japonês tinha o coletor integrado ao cabeçote, o seu com motor nacional não.
EU NÃO ENTENDI SEU COMENTÁRIO, O MEU MOTOR/COLETOR É IGUAL O DA FOTO DELE !!!
Edu Moraes
Edu Moraes

Membro Prata
Membro Prata

Mensagens : 65
Data de inscrição : 04/05/2015
Localização : São Paulo - SP

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Diogo em Sab 16 Fev 2019, 14:59

Edu Moraes, eu que não entendi o seu comentário, você sabe que o Etios tem 2 motores diferentes né? Um deles é o japonês, que saiu até o modelo 2016, o outro é o nacional, que saiu a partir do modelo 2017. Muda muita coisa entre eles, inclusive o cabeçote e coletor. Na verdade o Etios até 2016 não usa coletor, ele fica dentro do cabeçote, o catalisador é fixado diretamente no cabeçote
Diogo
Diogo

Moderador
Moderador

Mensagens : 1538
Data de inscrição : 30/05/2014
Localização : Lajeado - RS

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Edu Moraes em Sab 16 Fev 2019, 15:01

Ah tá
Pq o meu eh igual da foto (2015)!!
Edu Moraes
Edu Moraes

Membro Prata
Membro Prata

Mensagens : 65
Data de inscrição : 04/05/2015
Localização : São Paulo - SP

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Diogo em Sab 16 Fev 2019, 15:23

Isso, mas o Etios que o colega está preparando é um 2019, por isso o meu questionamento, muda muito de um 2019 para um 2016 por exemplo.
Diogo
Diogo

Moderador
Moderador

Mensagens : 1538
Data de inscrição : 30/05/2014
Localização : Lajeado - RS

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Ter 12 Mar 2019, 19:39

Dando seguimento galera.

Demorou mas chegou.

O coletor usado (para fazer o coletor com o turbo) e a tampa da caixa de ar, para tirar o encaixe da MAF e deixar a maf no intake.

Amanha tiro fotos dele na oficina fazendo o encaixe do coletor e intake.

Até sexta estará com o turbo no lugar, intake e pressurização.

Etios 1.5T - Projeto em andamento 20190210
Etios 1.5T - Projeto em andamento 20190211
Etios 1.5T - Projeto em andamento Img-2014
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Edu Moraes em Qua 13 Mar 2019, 19:07

Parabéns BOMBA_Caju ... to gostando de ver hein, rs,rs,rs...
mas me fala uma coisa, suspensão, o que fez nela ?!?! Valeu
Edu Moraes
Edu Moraes

Membro Prata
Membro Prata

Mensagens : 65
Data de inscrição : 04/05/2015
Localização : São Paulo - SP

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Qui 14 Mar 2019, 21:30

Coletor usado no lugar... Catalisador retirado....

Passamos hoje encontrando a melhor posição do turbo, encaixes, lubrificação.

Etios 1.5T - Projeto em andamento 20190310
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por Edu Moraes em Qui 14 Mar 2019, 21:36

Deixei uma pergunta pra vc ai acima, sobre a suspensão!!
Edu Moraes
Edu Moraes

Membro Prata
Membro Prata

Mensagens : 65
Data de inscrição : 04/05/2015
Localização : São Paulo - SP

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por VF_GOMES em Seg 18 Mar 2019, 15:34

Nossa, vim empolgado achando que iria sair uma versão turbo do Etios rsrs
VF_GOMES
VF_GOMES

Membro Ouro
Membro Ouro

Mensagens : 215
Data de inscrição : 19/09/2017
Localização : Natal - RN

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por xandaumgv em Seg 18 Mar 2019, 16:31

Não sei vc, eu estou empolgado acompanhando o projeto
xandaumgv
xandaumgv

Membro Rubi
Membro Rubi

Mensagens : 597
Data de inscrição : 31/10/2015
Localização : São Paulo - SP

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Sex 05 Abr 2019, 23:12

Fala pessoal...

Depois de mais de 10 dias fazendo testes, posicionando o turbo, projetando a tubulação de intake, admissão, escape, intercooler.

Hoje, conseguimos encontrar o lugar ideal para o turbo.

O Etios parece ter muito espaço, mas, todo espaço apresentava uma barreira para uma das tubulações, e, como nao quero cortar o carro todo, deu trabalho mas achamos o local.

O coletor esta em finalização e semana que vem iniciamos os demais canos.

Utilizamos apenas a flange original do coletor usado, o resto será todo feito em inox.


Etios 1.5T - Projeto em andamento Img-2015
Etios 1.5T - Projeto em andamento Img-2016
Etios 1.5T - Projeto em andamento Img-2017
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Etios 1.5T - Projeto em andamento Empty Re: Etios 1.5T - Projeto em andamento

Mensagem por BoMbA_CaJu em Ter 16 Abr 2019, 15:48

Projeto caminhando devagar e sempre!!! Como estou fazendo cada serviço em um lugar (por falta de especializados), cada semana dou um novo passo!

Ontem instalamos o Unichip, fazendo ligação de sinais de MAF, MAP, fase, RPM e ponto. E hoje colocamos no dinamometro para fazer as leituras e preparar para o clamp de MAF e MAP para quando instalar o turbo.

O carro mediu 117cv no motor. Usando alcool e filtro inbox da Inflow. Com esses números, a estimativa de potencia com 0.4bar no turbo aumentou, parauns 165cv/170cv depois do turbo instalado!!!!

Etios 1.5T - Projeto em andamento 20190410
BoMbA_CaJu
BoMbA_CaJu

Membro Bronze
Membro Bronze

Mensagens : 11
Data de inscrição : 16/11/2018
Localização : Cuiabá - MT

Voltar ao Topo Ir em baixo

Voltar ao Topo

- Tópicos similares


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
